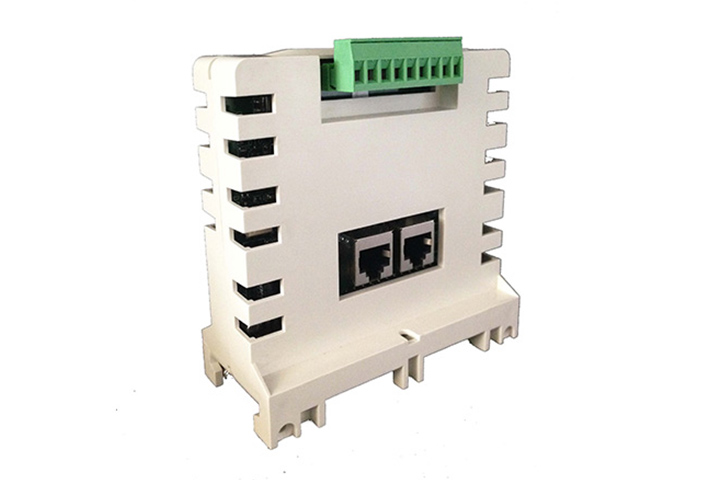

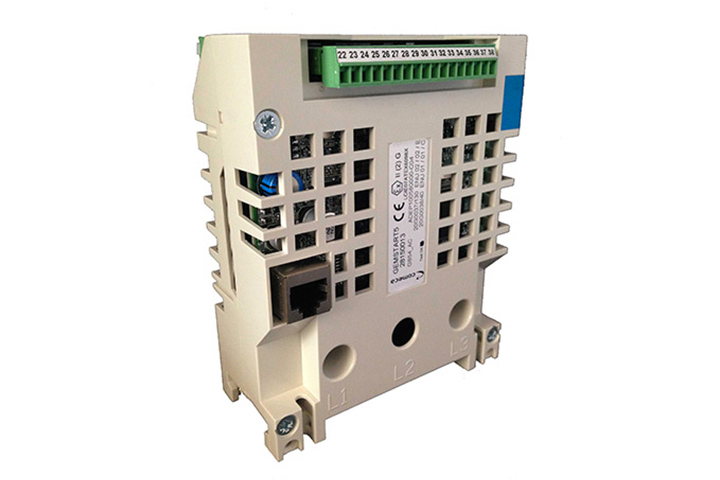

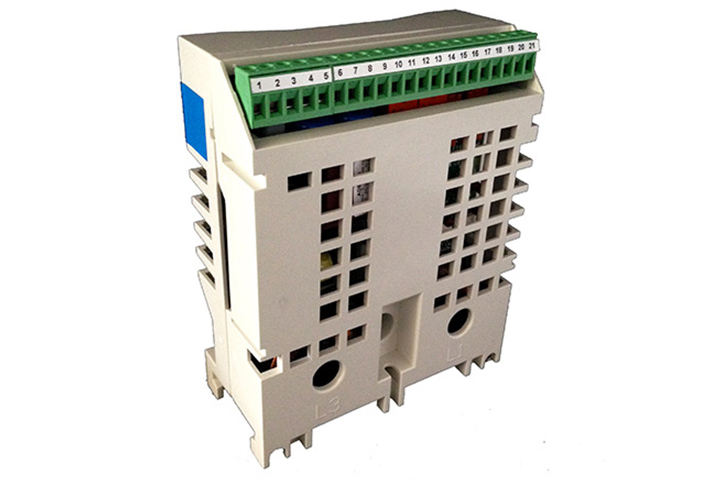

GemStart 5 - Au-delà d’une simple protection moteur

L’industrie moderne utilise massivement les moteurs électriques pour la plupart des processus de fabrication. 70% des postes de dépenses des industries concernent les moteurs. Dans le cadre des nouvelles directives visant à réduire la facture énergétique, les moteurs électriques à haut rendement permettent une recherche d’économie et de performance.

Cette économie peut vite être revue à la baisse si les protections de vos moteurs ne sont pas optimales. Le choix de la protection moteur est donc essentiel pour pérenniser vos installations et vos investissements.

Le Gemstart5® est un relais de protection moteur parfaitement dédié à la protection, au pilotage et à la surveillance des moteurs électriques et de leurs applications. Découvrez en détail ses fonctionnalités.

Opération

  • Solution la plus rentable possible
  • Remontée des statistiques de fonctionnement
  • Système d’alerte des pannes
  • Redémarrage automatique
  • MTBF > 600 000h
  • Historique des événements, défauts et déclenchements

Maintenance

  • Logiciel de paramétrage intuitif
  • Préserve le moteur et son application
  • Historique des événements, défauts et déclenchements
  • Redémarrage automatique
  • Remontée d’informations U, I, P, Q, cos phi
  • Maintenance préventive et prédictive
  • Modifications  de paramétrage en ligne

Etudes & Intégration

  • Adapté pour l’application moteurs BT et HTA
  • Grand choix de mode de pilotage moteurs
  • Réduction des coûts de “câblage sur site”
  • Rationalisation des types de schémas électriques

Configuration, Surveillance et pilotage du GemStart5

Caractéristiques des contrôleurs

5.1 AC

5.1 DC

Tension d’alimentation

110 V AC à 240 V AC  & 110 V DC

oui

24 à 48 V DC

oui

Entrées TOR (entrées/sorties)

Entrées TOR locales polarisées en 24VDC

4

4

Entrées multi tension

(24/110 V DC & 24/240 V AC)

4

4

Entrée inter verrouillage multi tension

(24/110 V DC & 24/240 V AC)

1

1

Sorties TOR (entrées/sorties)

Sorties de puissance (relais 12A)

2

2

Sorties de signalisation (relais 6A)

2

2

Entrées analogiques (entrées/sorties)

Entrée CBCT pour la mesure de défaut homopolaire

Entrées de mesure de courant de phase (de 0,5A à 30A)

Entrée PTC TOR (Thermistance)

Entrée mesure de tension du moteur (240 V AC maxi)

Interfaces

Port de programmation RS232

1

1

Port RJ45 pour l’interfaçage des modules optionnels

1

1

Port de communication RS485
(protocole de communication à sélectionner)

  • Modbus RTU
  • GemBus
  • Profibus DPV1

1

1

Fonctions Internes

 Contrôle de 2 contacteurs

oui

oui

 Protection courant

Protection puissance

Mesure tension moteur

Redémarrage automatique

Détection de creux de tension

Modules Optionnels

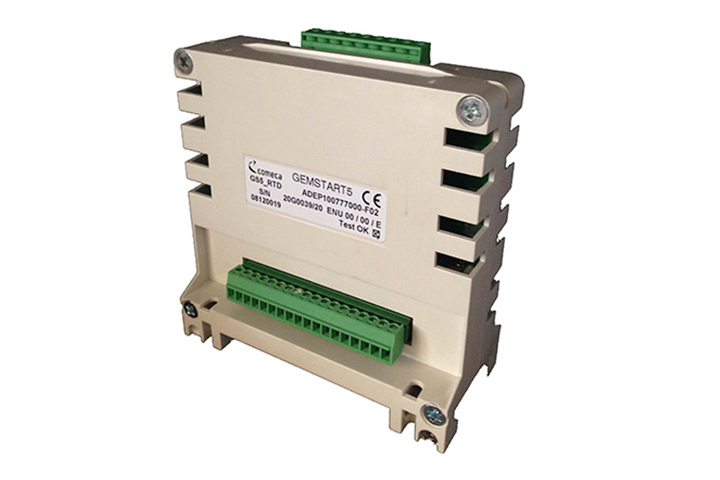

Module  RTD

4 entrées multi tension (24/110 V DC & 24/240 V AC) + 6 sondes RTD

Module INPUT
4 entrées multi tension (24/110 V DC & 24/240 V AC)

oui

oui

Module affichage LED
(5 LEDs, 4 programmables, 3 couleurs)

oui

oui

Module affichage LCD
(5 LEDs, 4 programmables, 3 couleurs + écran LCD 8 lignes)

oui

oui

Caractéristiques des contrôleurs

5.4 AC

5.4 DC

Tension d’alimentation
110 V AC à 240 V AC  & 110 V DC oui
24 à 48 V DC oui
Entrées TOR (entrées/sorties)
Entrées TOR locales polarisées en 24VDC 4 4
Entrées multi tension (24/110 V DC & 24/240 V AC) 4 4
Entrée inter verrouillage multi tension (24/110 V DC & 24/240 V AC) 1 1
Sorties TOR (entrées/sorties)
Sorties de puissance (relais 12A) 2 2
Sorties de signalisation (relais 6A) 2 2
Entrées analogiques (entrées/sorties)
Entrée CBCT pour la mesure de défaut homopolaire 1 1
Entrées de mesure de courant de phase (de 0,5A à 30A) 3 3
Entrée PTC TOR (Thermistance) 1 1
Entrée mesure de tension du moteur 1 1
Interfaces
Port de programmation RS232 1 1
Port RJ45 pour l’interfaçage des modules optionnels 1 1
Port de communication RS485 (protocole de communication à sélectionner)

  • Modbus RTU
  • GemBus
  • Profibus DPV1
1 1
Fonctions Internes
 Contrôle de 2 contacteurs oui oui
 Protection courant oui oui
Protection puissance oui oui
Mesure tension moteur oui oui
Redémarrage automatique oui oui
Détection de creux de tension oui oui
Modules Optionnels
Module  RTD 4 entrées multi tension (24/110 V DC & 24/240 V AC) + 6 sondes RTD oui oui
Module INPUT 4 entrées multi tension (24/110 V DC & 24/240 V AC) oui oui
Module affichage LED (5 LEDs, 4 programmables, 3 couleurs) oui oui
Module affichage LCD (5 LEDs, 4 programmables, 3 couleurs + écran LCD 8 lignes) oui oui

Émission :

  • Conduite : EN 55011 Classe A
  • Rayonnée : EN 55011 Classe A

Immunités :

  • Décharges électrostatiques : EN61000-4-2 (4kV contact, 8kV Air) – Niveau 3
  • Champs électromagnétiques : EN61000-4-3 & ENV50204 (10V/m) – Niveau 3
  • Transitoires électriques rapides en salve 2kV power, 1kV signal : EN61000-4-4  – Niveau 4
  • Ondes de choc : EN61000-4-5 (4kV puissance, 2kV signaux) – Niveau 3
  • Perturbation conduite radiofréquence : EN61000-4-6 (10V) – Niveau 3
  • Champ magnétique à la fréquence du réseau : EN61000-4-8 – Niveau 4
  • Creux de tension, coupures brèves et variations de tension : EN61000-4-11

Module RTD (tests supplémentaires)

  • Essais d’immunité aux perturbations conduits en mode commun dans la gamme de fréquence de 0HZ à 150kHZ (30V continu et 300V 1 sec) : IEC 61000-4-16 –  Niveau 4

Mécanique

  • IEC 68-2-6 test FC Vibration 1.0g

Climatique

  • Température de stockage : -40°C à + 85°C
  • Température de fonctionnement : -5°C à + 60°C
  • Humidité relative maximale : 95 % sans condensation ni ruissellement
  • Degré de protection : IP 20

Feu et Fumée

  • UL94 V0
  • IEC 60695-2-10 et IEC 60695-2-11 Essai relatif au risque du feu 650°C

Sécurité fonctionnelle :

  • NF EN 61 508

Certification ATEX

Documentation & supports GemStart

Guide utilisateur GemStart5

Téléchargez et recevez la documentation complète GemStart5 sur votre boite email.

  • Plaquette de présentation
  • Certificat
  • Guide utilisateur GemStart et Gempro
  • Logiciel Gempro
