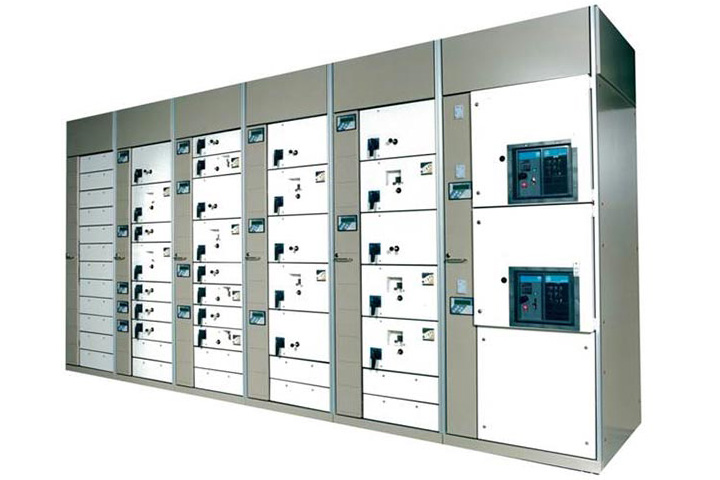

Tableau NORMABLOC jusqu’à 6300A

Tableau commercialisé en 1974, NORMABLOC est toujours en activité, en particulier sur les sites nucléaires (98% du parc) ainsi que dans le secteur industriel.

NORMABLOC est aujourd’hui encore proposé dans le cadre d’extensions d’installations et d’évolution des centrales classiques et nucléaires.

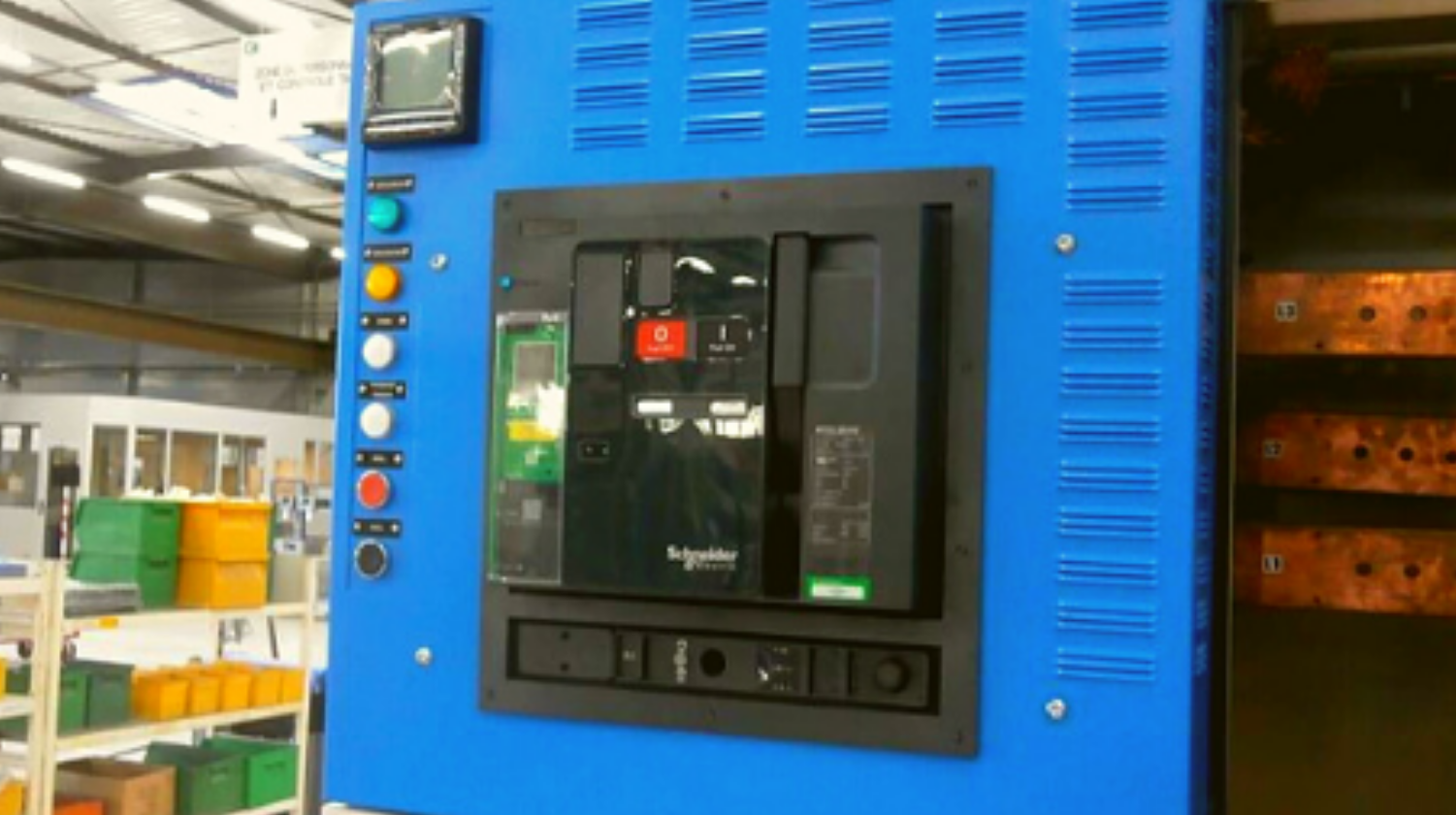

Réparation et Rétrofit

Périmètre de l’offre Rétrofit Basse Tension :

  • Remplacement des disjoncteurs UNELEC dans les tableaux NORMABLOC
  • Remplacement des disjoncteurs dans les tableaux COMECA
  • Remplacement des tiroirs dans les tableaux COMECA
  • Remplacement du tableau en totalité avec Galaxis
  • Remplacement d’une partie du tableau avec Galaxis + cellule adaptation
  • Remplacement uniquement d’une cellule Normabloc
  • Remplacement de l’unité fonctionnelle



Garantie Constructeur

COMECA vous propose une garantie « Constructeur » sur le montage de vos équipements électriques en assurant :

  • La supervision du montage
  • L’alignement, l’accouplement mécanique
  • L’éclissage des cellules et des gaines électriques

En option :

  • Le raccordement amont
  • Le raccordement aval

Fiabilité des composantsExemple jeu de barres :

  • MTBF (h): 3,8.10E5
  • MTTR avec rechange : 8h
  • Jeu de barres vertical moulé – conception unique
  • Pérennité (mise sur le marché 1970)
  • Compacité et modularité
  • Tenue sismique élevée
  • Tableau constructeur
  • Retour d’expériences clients depuis 50 ans

Caractéristiques électriques– N660 :

 Désignation  Valeur
Intensité court-circuit – ICC (max) Jusqu’à 100 KA – 1s
Intensité nominale Jusqu’à 6300A
Jeu de barres vertical Jusqu’à 2200A
Tension assignée de tenue aux chocs (Uimp) 12 kV
Tension assignée d’isolement (Ui) 1000V
Tension assignée d’emploi (Ue) 690V
Fréquence assignée 50/60Hz



Caractéristiques électriques– N680 :

 Désignation  Valeur
Intensité court-circuit – ICC (max) Jusqu’à 70 KA – 1s
Intensité nominale Jusqu’à 2500A
Jeu de barres vertical Jusqu’à 2000A
Tension assignée de tenue aux chocs (Uimp) 12 kV
Tension assignée d’isolement (Ui) 1000V
Tension assignée d’emploi (Ue) 690V
Fréquence assignée 50/60Hz

Caractéristiques mécaniques – N660 :

 Désignation  Valeur
Indice de Service IS 333
Indice de mobilité WWW
Forme 3b/4b suivant IEC 60439
Indice de Protection IP 32  (Option IP 43)
Raccordement Arrière
Dimensions

(mini-maxi)

•Hauteur : 2350-2500 mm

•Largeur : 480 – 1000 mm

•Profondeur : 1000 mm



Caractéristiques mécaniques – N680 :

 Désignation  Valeur
Indice de Service IS 333
Indice de mobilité WWW
Forme 3b/4b suivant IEC 60439
Indice de Protection IP 32  (Option IP 43)
Raccordement Avant
Dimensions

(mini-maxi)

•Hauteur : 2350 mm

•Largeur : 750 – 1100 mm

•Profondeur : 600 mm

  • IEC 60439-1 & 2
  • Immunité à la propagation de l’arc interne
  • Certification nucléaire (K3 suivant RCC-E 2005 et CSC 3.0)

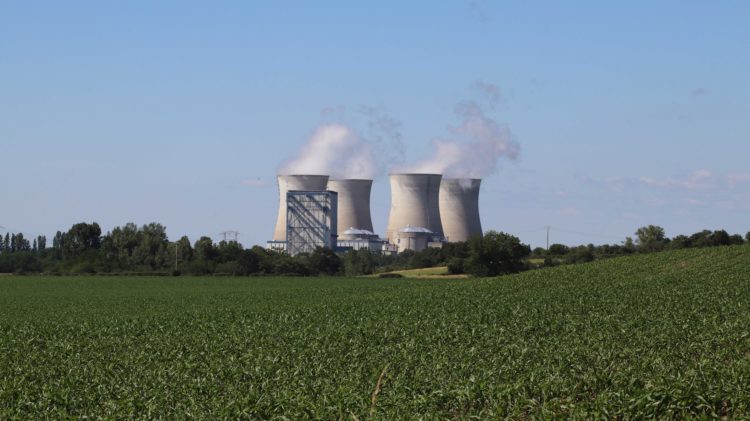

Success stories

Applications

Nucléaire

Pétrole et Gaz

Mines, Minéraux, Métaux

Chimie

Thermique

Tertiaire

Bureaux / IGH
