Tableau GALAXIS jusqu’à 6300A

GALAXIS répond parfaitement à vos exigences de sécurité des personnes et des biens,  de fiabilité des installations électriques et assure la pérennité de vos investissements.

Sa conception autour d’un jeu de barres moulé utilisé dans les centrales nucléaires et l’industrie pétrolière est gage de sureté des installations. Le design spécifique de ce tableau à indice de service élevé garanti la continuité de service de votre production et de ses futures évolutions.

Les départs moteurs sont quant à eux certifiés avec la protection thermique numérique GemStart aux nombreuses success-stories.

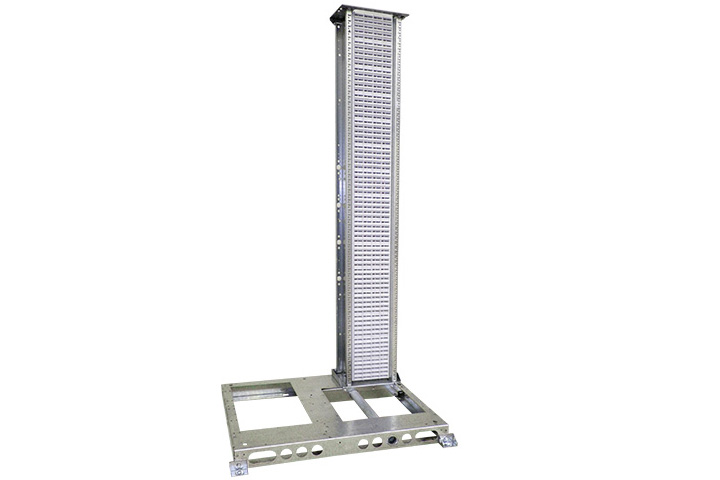

Un jeu de barre de conception unique

Tenue électrodynamique sans égale et suppression du risque de translation d’arc car le jeu de barres est maintenu sur toute sa longueur grâce à la résine de moulage. Cela lui confère également le succès aux essais d’arc interne (61 641) réclamés par la pétrochimie et le nucléaire. (100KA / 1s – 220 KA Crête de base). Aucun entretien mécanique nécessaire, celui-ci peut souvent être la cause de défaut et d’accidents dû à un mauvais serrage ou resserrage.

Aucun risque de déformation des barres, elles sont bloquées dans la résine. Aucun risque d’accumulation de poussières (sur les supports) qui à terme nécessiteraient un entretien afin de limiter les risques de réduction des distances nécessaires à un bon niveau et respect des diélectriques (souvent cause d’amorçage).



Garantie Constructeur

COMECA vous propose une garantie « Constructeur » sur le montage de vos équipements électriques en assurant :

  • La supervision du montage
  • L’alignement, l’accouplement mécanique
  • L’éclissage des cellules et des gaines électriques

En option :

  • Le raccordement amont
  • Le raccordement aval

Conception mécanique optimisée :

  • Jeu de barres moulé innovant procurant une résistance à la propagation de l’arc, une robustesse mécanique et une bonne tenue sismique
  • Tiroirs demi largeur alimentés par des moulés
  • Système d’embrochage robuste, efficace et fiable
  • Interchangeabilité des tiroirs entre un raccordement avant ou arrière
  • Mixage des IS sur un même tableau et une même colonne
  • Tableau très compacts grâce aux demi tiroirs
  • Connecteur auxiliaire de technologie éprouvée jusqu’à 48 points
  • Module mémoire du GemStart5 permettant le changement instantané de tiroirs

Contrôle facilité :

  • Fenêtre de visée thermographique pour l’éclissage des jeux de barres (optionnel)
  • La fonction d’auto paramétrage du GemStart5 réduit le temps de mise en service

Sécurité optimisée :

  • Jusqu’à forme 4b / 4.7
  • Évolution et modification du tableau sous tension
  • Enclenchement verrouillé mécaniquement avant embrochage complet
  • Pinces intermédiaires pour le raccordement de la puissance
  • Jeu de barres sans entretien

Performance optimisée :

  • Tableau constructeur suivant la CEI 61439-1
  • Jeu de barres jusqu’à 6300 A
  • Libre choix des composants Basse Tension
  • Solutions intelligentes avec GemStart5 et GemView5
  • Caractéristiques électriques :

Désignation

Valeur

Intensité court-circuit – ICC (max) Jusqu’à 100 KA – 1s et 220KA crête
Intensité nominale Jusqu’à 6300A en position supérieure
Jeu de barres horizontal Jusqu’à 4000A à l’arrière pour une hauteur limitée
Jeu de barres vertical Jusqu’à 2200A

Avec pinces intermédiaires auto-compensées pour le raccordement puissance en amont et aval.

Volets de protection supplémentaires en option

IS333 Tiroir débrochable jusqu’à 1000A AC1
Optimisation d’encombrement Demi-tiroir jusqu’à 125A AC1 avec bloc moulé de transposition
Tension assignée de tenue aux chocs (Uimp) 12 kV
Tension assignée d’isolement (Ui) 1000V
Tension assignée d’emploi (Ue) Jusqu’à 690VAC
Fréquence assignée 50/60Hz
Tous les schémas de mise à la terre TT, IT, TNC, TNS, TNC+TNS



  • Caractéristiques mécaniques :

Désignation

Valeur

Indice de Service IS 333 Evolution et modification sous tension, sans coupure.
Indices de mobilité WWW

Tiroirs interchangeables sur toute la gamme GALAXIS en raccordement avant ou arrière

Forme 3b/4b « native » suivant IEC 61439-2 et 4.7B suivant standard BS
Indice de Protection IP 31 à 42

(Pour IP >42, veuillez nous contacter)

Raccordement Avant ou arrière, pas le haut ou le bas, pour câbles ou gaines à barres
Dimensions

(mini-maxi)

• Hauteur : 2057 – 2400 mm

• Largeur : 600 – 1000 mm

• Profondeur : 750 – 1000 mm

COMECA  a une longue expérience de la certification de ses produits.

Les exigences normatives nécessaires à la commercialisation en France et à l’International sont respectées et validées par des organismes de certification indépendants.

Des validations complémentaires sont effectuées à la demande spécifique de grands clients lorsque nos tableaux alimentent certains sites sensibles.

  • ISO 9001
  • IEC 61439-1 & 2
  • IEC 61 641 rev2 et rev3
  • Dep Shell 2008
  • Environnements ATEX et H2S
  • Validations ABS
  • Lloyds
  • Qualifoudre
